有些鎂合金固溶處理后可進(jìn)行自然時(shí)效T4與人工時(shí)效T6，如AM100A、AZ63A、AZ91C、AZ92A等，有些鎂合金只可以進(jìn)行人工時(shí)效T6，如ZC63A、EQ21A、QE22A、QH21A、WE43A、WE54A、ZE63A、ZK61A、ZC71A等。

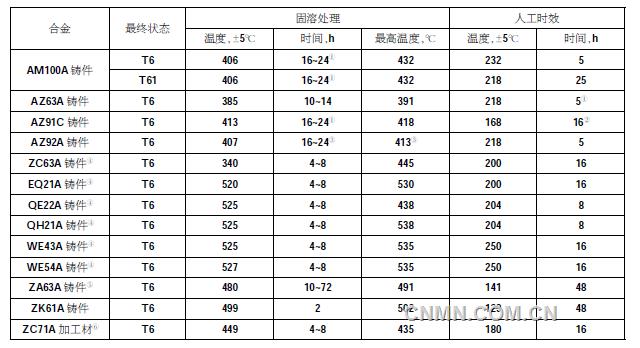

　　固溶處理后進(jìn)行人工時(shí)效廣泛應(yīng)用于Mg-Al-Zn系鑄造鎂合金，可以提高鑄件的強(qiáng)度性能，但塑性有所下降。T6處理也應(yīng)于Mg-RE-Zr系合金及Mg-Zn-Zr系合金鑄件。固溶處理保溫時(shí)間是根據(jù)工件晶粒長(zhǎng)大傾向及其尺寸大小確定的。合金的固溶處理工藝人工時(shí)效規(guī)范（T6）見(jiàn)下表，適用于截面厚度≤50mm的鑄件。
　　表中列出的保溫時(shí)間適合于中等厚度（≤50mm）鑄件在正常裝爐情況下的處理，若截面厚度＞50mm，應(yīng)延長(zhǎng)保溫時(shí)間，一般為同一固溶溫度下保溫時(shí)間的2倍，例如，AZ63A合金鑄件通常在385℃/12h固溶處理，若截面厚度＞50mm，保溫時(shí)間宜為25h；又如為了防止AZ92A合金鑄件晶粒的過(guò)分長(zhǎng)大，常用固溶處理規(guī)范為405℃/6h、350℃/2h、405℃/10h，然而若鑄件截面厚度＞50mm，則可以在405℃固溶處理19h。
　　固溶處理裝爐前，務(wù)必清除工件表面的一切粉塵、細(xì)屑和油污，并保持干燥。不同工件可能有不同合金，熔點(diǎn)不同，因此同一爐次僅可處理一種合金，同時(shí)工件必須在爐內(nèi)排列整齊，相鄰工件之間應(yīng)有足夠的間隙，便于熱風(fēng)流通，加熱均勻。
　　固溶處理及時(shí)效處理的主要工藝參數(shù)是溫度與時(shí)間，改變這兩個(gè)參數(shù)，合金的力學(xué)性能可能在很大的范圍內(nèi)變化，因此首先應(yīng)通過(guò)試驗(yàn)確定這兩個(gè)參數(shù)。固溶處理Mg-Al-Zn合金時(shí)，首先將爐預(yù)熱到260℃，然后裝爐，再緩慢升溫至規(guī)定溫度。所有其他鎂合金均可在固溶處理溫度下裝爐。

　　注：①為了防止晶粒過(guò)分長(zhǎng)大，也可以采用如下規(guī)范：（413±5）℃/6h、（352±5）℃/2h、（413±5）/10h。②也可以采用如下工藝：（216±5）℃/（5~6）h。③為了防止晶粒過(guò)分長(zhǎng)大，也可以采用如下規(guī)范：（413±5）℃/6h、（352±5）℃/2h、（407±5）℃/10h。④在65℃清水或其他適宜介質(zhì)中淬火。⑤ZE63A合金必須進(jìn)行氫化固溶處理，因?yàn)樵摵辖鹆W(xué)性能的提高是合金元素的氫化才能達(dá)到。氫化時(shí)間決定于鑄件截面厚度。通常截面6.4mm厚時(shí)的保溫時(shí)間約10h，19mm厚的鑄件應(yīng)保溫約72h。固溶處理后于油中淬火，或用水霧或強(qiáng)氣流淬火。⑥也可以采用規(guī)范（482±5）℃/10h。
