鋁的海洋腐蝕是指鋁及鋁合金在海水，海洋氣氛和工業(yè)-海洋大氣中所發(fā)生的腐蝕行為。腐蝕是物質(zhì)在環(huán)境作用和影響下所發(fā)生的破損和變質(zhì)。腐蝕給人類造成了嚴重的危害，腐蝕造成的直接損失為國民經(jīng)濟年生產(chǎn)總值的1%~3.5%，在各種天災人禍（火災、地震、火災等）中，腐蝕造成的損失不容忽視，居首位，而且這種損失較為隱蔽，不顯山，不顯水，不易引起人們重視。2015年中國GDP為676708億元，如果按2.5%估算當年的直接腐蝕損失就達16918億元，真是不算不知道，一算就會嚇一跳，讓人深感驚悸。
　　鋁及大多數(shù)鋁合金有相當高的抗蝕性，因為在空氣中能極為迅速地在它們的表面上形成一層薄薄的致密的Al2O3膜，其厚度僅5nm，顏色與鋁相同。通常，氧化膜在PH4.0~9.0的溶液中是穩(wěn)定的，而且在濃硝酸（PH=1）和濃氫氧化銨（PH=13）中也是穩(wěn)定的，鋁及工業(yè)純鋁表面被機械損傷后，會立即在受傷處表形成新的氧化膜，不會發(fā)生進一步的腐蝕。
　　鋁的電位在很大程度上決定于氧化膜的絕緣性能，因此，凡是能改善氧化膜致密性、增加氧化膜厚度、提高氧化膜絕緣性能的因素，通通提高抗蝕性。反之，凡是降低氧化膜有效保護能力的因素，不管是機械的，還是化學的，都會使鋁及鋁合金的抗蝕性急劇下降。
　　鋁合金的腐蝕比純鋁的嚴重，但是也有少數(shù)例外。鋁及鋁合金在空氣、酸與自來水中的耐蝕性能按以下次序增減：Al，Al-Mn合金（3XXX系合金），Al-Mg合金（5XXX系合金），Al-Mg-Si合金（6XXX系合金），Al-Si合金（4XXX系合金），Al-Zn-Mg合金（7XXX系合金），Al-Zn-Mg-Cu合金（7XXX系合金），Al-Cu-Mg（2XXX系合金），Al-Cu合金（2XXX系合金）。在堿性溶液與海水中的遞降次序是：Al-Mg合金（5XXX系合金），工業(yè)純鋁（1XXX系合金），Al-Mn合金（3XXX系合金），Al-Mg-Si合金（6XXX系合金），Al-Zn-Mg合金（7XXX系合金），Al-Si合金（4XXX系合金），Al-Zn-Mg-Cu合金（2XXX系合金），Al-Cu-Mg合金（2XXX系合金），Al-Cu合金（2XXX系合金）。不過應注意的是，上述排列次序是大致的，同時，只有當剝落腐蝕、晶間腐蝕或應力腐蝕敏感的合金施加熱處理，消除敏感性后，這種排列順序才成立。
　　包鋁材料（alclad）是指在合金板材的一個表面或兩面軋制包覆了一層工業(yè)純或Al-Zn合金，例如2XXX系合金外面包覆的是1A50合金，在7XXX合金表面包覆的是7A01合金，它是含0.9%~1.3%Zn的二元Al-Zn合金。包覆層合金的電位比芯層合金的更負，可對芯層合金起電化學保護作用。
　　海洋大氣對鋁的腐蝕
　　海洋大氣的主要特點是含有大量鹽分。由于海浪及大風將海水帶入大氣中，水分經(jīng)過蒸發(fā)，并由季風或臺風吹到陸地，使低空大氣中的含鹽量增加，并且與海邊距離大小有很大關系。同一地點室內(nèi)外鹽霧含量也有很大差別，后者可比前者大4~6倍。同一地區(qū)，離海較近的郊區(qū)室外與市區(qū)室內(nèi)的可相差10倍左右。
　　氯及氯化物是海洋大氣的主要雜質(zhì)之一，它們的含量多少對鋁的腐蝕有很大影響，例如2024及7075合金在潔凈大氣中是抗腐蝕的，可是大氣的含氯量＞1.0%后，它們的腐蝕速度就急劇上升，特別是當相對濕度RH（relative humidity）大于65%后。
　　靠海越低，海霧的氯化物含量越高，在該環(huán)境中的鋁結構腐蝕也越嚴重，氯化物加速鋁及鋁合金的點蝕、應力腐蝕、晶間腐蝕和縫隙腐蝕。人汗既含鹽分又含尿素、乳酸，它們都是腐蝕鋁及鋁合金的介質(zhì)，因此在搬運、加工、裝配鋁材及鋁結構時應戴手套。

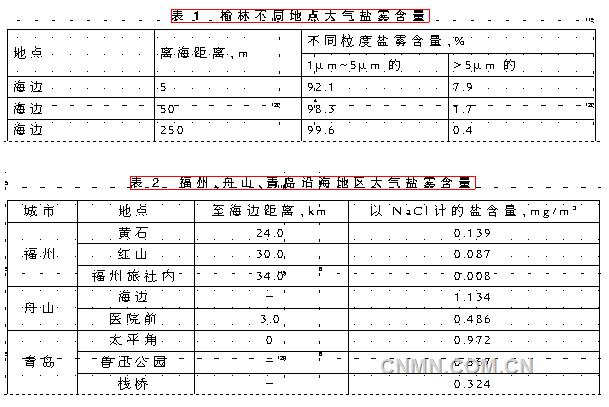

　　中國海南省榆林地區(qū)不同地點不同粒度鹽霧含量見表1，福州、舟山、青島不同地點的大氣鹽霧含量見表2。
