船舶艦艇用的鋁合金配件種類繁多，主要的有：普通矩形窗、舷窗（圖1）、小型快艇窗、天窗、百頁(yè)窗、提窗、艙口蓋，移動(dòng)門(mén)、風(fēng)雨密門(mén)、艙室空復(fù)門(mén)，跳板（圖2），座椅、沙發(fā)、梯等等。廣東省番禺市橋聯(lián)鋁窗廠的部分產(chǎn)品如圖1、圖2所示，它是中國(guó)主要的船舶配件企業(yè)之一，制造這些產(chǎn)品用的合金有6061、6N01、6063、6082、1200與3003合金等，它們不但有較高的力學(xué)性能，而且有相當(dāng)強(qiáng)的抗腐蝕性能與有良好的成形加工性能和表面陽(yáng)極氧化處理性能，鋁-硅系鑄造鋁合金也有一些應(yīng)用。
　　3003合金是一種Al-Mn系合金，是一種常用的通用工程合金，它含1%Mn~1.5%Mn，0.05%Cu~0.2%Cu，其他的成分為雜質(zhì)，材料的主要狀態(tài)為O、H12、H14、H16、H18。O狀態(tài)材料的典型力學(xué)性能：抗拉強(qiáng)度110N/mm2、屈服強(qiáng)度40N/mm2，伸長(zhǎng)率30%，布氏硬度28，抗剪強(qiáng)度75N/mm2，疲勞強(qiáng)度50N/mm2，正彈性模量70KN/mm2，剪切彈性模量25KN/mm，泊松比0.33。3003合金是一種熱處理不可強(qiáng)化的抗蝕性高的合金。
　　6063合金是一種產(chǎn)量大廣泛應(yīng)用的合金，在制造艦船鋁合金配件方面有著廣泛的應(yīng)用，它是一種Al-Mg-Si系合金，含0.20Si%~0.6Si%，0.45Mg%~0.9%，有非常好的可擠壓性能，可擠壓斷面復(fù)雜的中空大型材，多在O、T5、T6狀態(tài)下應(yīng)用。6065-T5擠壓材的典型力學(xué)性能：抗拉強(qiáng)度165N/mm2，屈服強(qiáng)度145N/mm2，伸長(zhǎng)率12%，布氏硬度60，抗剪強(qiáng)度115N/mm2，疲勞強(qiáng)度70N/mm2，正彈性模量68.3Kn/mm2，剪切彈性模量25.8KN/mm2，泊松比0.33。
　　6N01合金也是一種常用艦船配件合金，可以熱處理強(qiáng)化，它的強(qiáng)度性能比6063合金的大，是一種熱處理可強(qiáng)化的日本合金，牌號(hào)中的N就代表日本（Nippon），雖然是一種日本合金，但在世界各國(guó)都獲得了應(yīng)用。主要應(yīng)用狀態(tài)為T(mén)5及T6，但T6狀態(tài)材料用的更多。6N61-T6合金擠壓材的典型室溫力學(xué)性能： 抗拉強(qiáng)度290N/mm2，屈服強(qiáng)度260N/mm2，伸長(zhǎng)率12%，正彈性模量68.9Kn/mm2，剪切模量25.8KN/mm2，泊松比0.33。
　　6N01合金的化學(xué)成分（質(zhì)量%）：0.40Si~0.9Si，0.35Fe，0.35Cu，0.50Mn，0.40Mg~0.8Mg，0.30Cr，0.25Zn，0.01Ti，其他雜質(zhì)總和0.15，其余為Al。

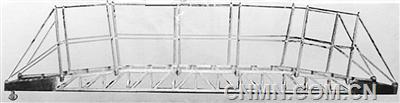

圖1  船艇鋁合金跳板

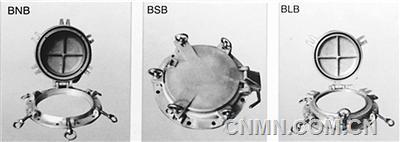

圖2  舷窗
